Tapit tas-Sigurtà-Ditta CYNDAR
PSM4-400 * 1300-FBK
- Isem: Tapit tas-Sigurtà
- Mudell tapit iswed: PSM4-400 * 1300-FBK
- Wisa 'tapit tas-Sensor: 400mm
- Sensor Mat Tul: 1300mm
- Dimensjonijiet totali ta 'installazzjoni: 490mm * 1390mm (inkluża s-sezzjoni tal-liga tal-aluminju isfar, li m'għandhiex funzjonalità ta' sensing)
- Trigger Force: 35kg
- Materjal: Pjanċa Bażi tal-PVC + Panel ta 'Kuntatt tal-Gomma (Tapit iebes)
- Tul tal-kejbil: 3m
- Qlub tal-Wajer: 4-core

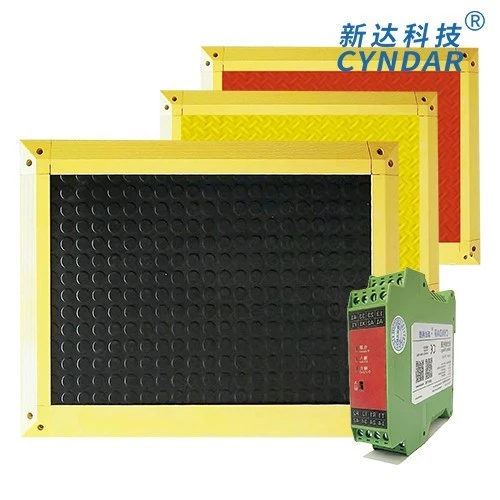

- Aċċessorji Fakultattivi: Relay tas-Sigurtà
- Mudell: SRC106
- Provvista ta 'Enerġija: 24V DC
- Output: Momentarja 3 NO + Momentarja 1 NC
- Irrisettja: Irrisettja Awtomatika u Manwali
Nota: It-tapit m'għandux ikun imqabbad direttament ma 'sors ta' enerġija. Il-vultaġġ żejjed u l-kurrent jistgħu jikkawżaw burnout intern. Huwa rakkomandat relay tas-sigurtà.
Jekk teħtieġ twapet multipli li jiġu konnessi f'serje ma 'apparat wieħed, jekk jogħġbok ikkuntattja lis-servizz tal-konsumatur u aħna nipprovdu tpinġija għall-konferma tiegħek.
Għal aktar speċifikazzjonijiet, jekk jogħġbok irreferi għall-manwal tal-utent u ikkuntattja lis-servizz tal-konsumatur.
CO CYNDAR GZ, LTD. jiffoka fuq ir-riċerka u l-iżvilupp u l-produzzjoni ta 'tagħmir ta' sigurtà optoelettroniku, li jispeċjalizza fil-purtieri tad-dawl tas-sigurtà, twapet tas-sigurtà, lejżers tas-sigurtà, u prodotti oħra. Dawn l-apparati jużaw purtieri tad-dawl infra-aħmar biex jiskopru l-approċċ tal-bniedem u jagħlqu awtomatikament biex jipprevjenu korrimenti fuq il-post tax-xogħol, u jintużaw ħafna fl-industriji tal-manifattura tal-karozzi u tal-ipproċessar tal-metall.
Il-linji tal-prodotti ewlenin tal-kumpanija u x-xenarji ta 'applikazzjoni huma disponibbli għal referenza. Għas-sors sħiħ jew aktar dettalji, jekk jogħġbok żur il-link tal-profil tal-kumpanija.
Deskrizzjoni tal-istruttura tal-mudell tat-tapit tas-sigurtà
PSM4- A * B - CDEF - G - H
| A | B | C | D | E | F | G | H | |
|
Mudell |
Wisa' | Tul | Numru ta 'splices |
Deskrizzjoni tad-daqs |
Konfigurazzjoni tal-kulur/materjal |
Konfigurazzjoni tar-reżistenza |
Tul tal-kejbil |
Kontrollur |
|
PSM4 (default) |
L2: Wisa' tal-kuxxinett tas-sigurtà |
L1: tul tal-kuxxinett tas-sigurtà | L1:Mhux tikteb |
A: Wara l-installazzjoni tal-qafas ta 'barra |
B: Wiċċ tal-gomma iswed (default) |
K: 4-core cable (default) |
3m: Konfigurazzjoni standard. Mhux tikteb (default) |
SRC: relay tas-sigurtà |
|
PSM6 |
2: Splice 2 biċċiet |
F: Daqs nett tapit, qafas addizzjonali jeħtieġu |
Y: PVC isfar (mudell) |
KF: 2 settijiet ta '2 qlub |
6m: 6 metri kejbil |
|||
| PSM11 |
3: Splice 3 biċċiet |
P: Daqs nett tat-tapit, mingħajr qafas ta 'barra |
H: PVC aħmar (mudell) |
R: B'reżistenza terminali (8.2KΩ) |
8m: 8 metri kejbil |
|||
| 4: Splice 4 biċċiet |
S: Tip personalizzat |
| Parametri bażiċi tapit tas-sigurtà | ||||||
|
Adatta għall-firxa ta 'skoperta |
Huwa adattat għall-persunal ta 'spezzjoni f'kundizzjonijiet ġenerali tax-xogħol u ma jistax jiflaħ it-tgħaffiġ tal-vettura u l-impatt ta' oġġett tqil. |
|||||
|
Okkazjonijiet ta' użu rakkomandati |
Adattat għall-protezzjoni tas-sigurtà fiż-żoni tal-operat tal-persunal; Mudell regolari PSM4 -, il-bord iebes huwa aktar reżistenti għall-ilbies-u durabbli, u huwa adattat għal naħa waħda akbar minn 400mm (in-nuqqas huwa PSM4 mingħajr struzzjonijiet); PSM6 - Kuxxinett artab, aktar reattiv, mhux-liwi, adattat għal daqsijiet żgħar; PSM11 - artab ikkuttunat, irqaq, mhux-liwi, għoli ristrett għal postijiet dojoq; |
|||||
|
Industriji applikabbli |

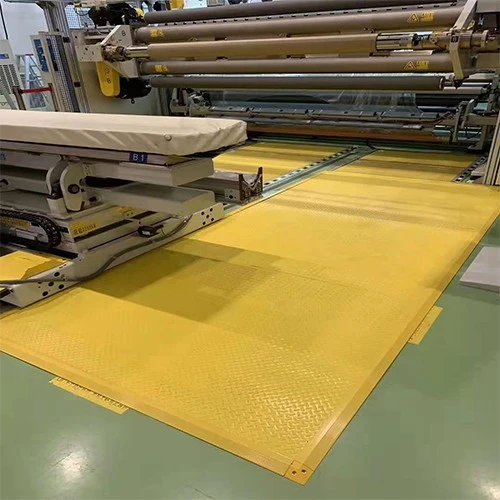

Industrija tal-karta, industrija tal-elettronika, linji tal-produzzjoni tal-iwweldjar tal-karozzi, linji tal-produzzjoni tal-forġa, applikazzjonijiet industrijali ġenerali u palletizzaturi awtomatiċi u applikazzjonijiet industrijali ħfief u tqal oħra |
|||||
|
Dimensjonijiet (tapit nett) |
Firxa ta 'wisa' personalizzata: 200mm-1000mm Firxa ta 'tul personalizzata: 200mm-2000mm |
Materjal tal-wiċċ-PSM4 |
PSM4-lastku (partiċelli suwed għal anti-skid) jew PVC (disinji ħomor u isfar għal kontra ż-żlieq); |
|||
|
Forma tas-siġillar tat-tarf |
Isfar tat-tarf tal-aluminju isfar |
Materjal tal-wiċċ-PSM6, PSM11 |
Lingwata iebsa |
|||
|
Tagħbija massima permissibbli (8 sigħat) |
Inqas minn jew ugwali għal 400N/cm2 |
Ħajja mekkanika PSM4 |
＞1,000,000 |
|||
|
Umdità massima (23 grad) |
95% (kondensazzjoni) |
Ħajja mekkanika PSM6 |
＞800,000 |
|||
|
Temperatura ambjentali (ambjent tal-użu) |
-5 grad sa 55 grad (l-ebda silġ jew kondensazzjoni) |
Ħajja mekkanika PSM11 |
＞700,000 |
|||
|
Temperatura ambjentali (ambjent tal-ħażna) |
-10 grad sa 60 grad |
Kejbil |
Kejbil protett 4-core * 0.32², standard 3M (jista 'jiġi personalizzat u mtawwal) |
|||
|
Forza li tqajjem |
PSM4-Adult 35KG |
PSM6/11-Adulti 20KG |
Tip ta 'output |
2NO (passiv normalment miftuħ) |
||
|
Livell ta' protezzjoni |
IP65 |

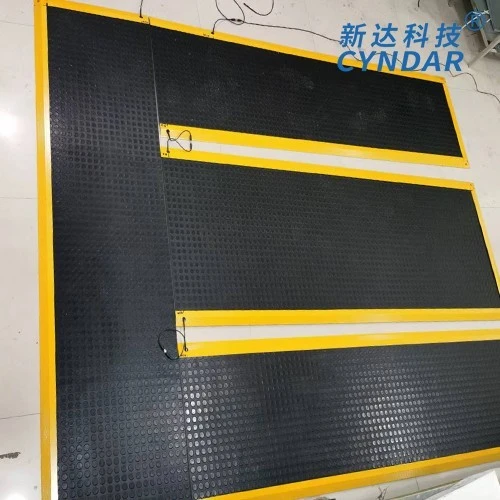

Konnessjoni tas-serje |
Konnessjoni tas-serje ta 'inqas minn 5/6 blokki hija permessa (jew mhux aktar minn 4-5 metri kwadri) |
|||
|
Ħxuna |
PSM4-14mm |
PSM6-15mm |
PSM11-11mm |
Il-vultaġġ massimu tal-kontrollur |
DC24V (bl-użu ta 'kontroll 0V) |
|
|
Ħin ta' rispons |
＜30ms |
Qlib tal-kurrent\\vultaġġ |
Max.100mA \\ 5V |
|||
|
Piż |
Madwar 20kg/m² |
Żona ta' blokka waħda permessa |
1.5m² |
|||
|
Jikkonformaw ma ' Applikazzjoni standard |
Is-sistema ta' protezzjoni tas-sigurtà mhux -iżolata magħmula minn tapit tas-sigurtà u relay tas-sigurtà SRC106 tissodisfa l-istandards li ġejjin.EN1760-1 ISO13856-2 EN62061 EN ISO13849-1 EN60204-1 EN/IEC 61496-1 |
|||||
